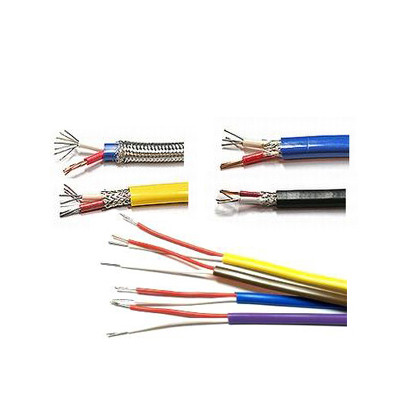

熱電偶用補償導線
產品特點：
補償導線在一定溫度范圍內與配用熱電偶的熱電特性相同的一對帶有絕緣層與保護套的導線稱為補償導線
產品優勢：
其作用是將熱電偶的參考端延伸到遠離熱源或環境溫度較恒定處，與顯示儀表聯接構成測溫系統
在線咨詢訂購熱線：0517-86985848
.jpg)
一、概述：
補償導線在一定溫度范圍內與配用熱電偶的熱電特性相同的一對帶有絕緣層與保護套的導線稱為補償導線。其作用是將熱電偶的參考端延伸到遠離熱源或環境溫度較恒定處，與顯示儀表聯接構成測溫系統
二、技術要求：
1、產品執行標準：
GB/T4989-94(等效采用IEC584-3標準)
2、導體高工作溫度：
耐熱級：聚全氟乙丙烯(F46)200℃、可溶性聚四氟乙烯260℃、硅橡膠180
普通級：聚氯乙烯70℃和105℃，交聯聚乙烯90℃、低煙無鹵阻燃聚烯70℃，交聯型90℃和125℃
3、低環境溫度：
聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃
氟塑料絕緣和護套：固定敷設-60℃，非固定敷設-20℃
4、電纜允許彎曲半徑：
非鎧裝電纜小為外徑的6倍
銅帶或鋼帶鎧裝點纜小為電纜外徑的12倍
氟塑料絕緣和護套小為電纜外徑的10倍
5、型號及要求：
| 配用熱電 偶分度號 | 一般用（G） 產品標號 | 耐熱用（H） 產品標號 | ||
| 普通級 | 級（S） | 普通級 | 級（S） | |
| S | SC-G | SC-GS | SC-H | -- |
| N | NC-G | NC-GS | NC-H | NC-HS |
| K | NC-G | NC-GS | NC-H | -- |
| KC2-G | KG2-GS | KC2-H | KC2-HS | |
| KX-G | KX-GS | KX-H | KX-HS | |
| E | EX-G | EX-GS | EX-H | EX-HS |
| J | JX-G | JX-GS | JX-H | JX-HS |
| T | TX-G | TX-GS | TX-H | TX-HS |
6、補償導線合金絲和絕緣層顏色：
| 補償號 線型號 | 配用熱電 偶的分度號 | 補償導線合金線 | 絕緣層 著色 | |||
| 正極 | 負極 | 正極 | 負極 | |||
| SC | S(鉑鉻10—鉑) | SPC(銅) | SNC(銅鎳) | 紅 | 綠 | |
| NC | N(鎳鉻硅—鎳硅) | NPC(鐵) | NNC(銅鎳) | 紅 | 黃 | |
| KC | K(銅—康銅) | KPC(銅) | KNC(銅鎳) | 紅 | 藍 | |
| KX | K(鎳鉻—鎳硅) | KPX(鎳鉻) | KNX(銅鎳) | 紅 | 黑 | |
| EX | E(鎳鉻—銅鎳) | EPX(鎳鉻) | ENX(銅鎳) | 紅 | 棕 | |
| JX | J(鐵—銅鎳) | JPX(鐵) | JNX(銅鎳) | 紅 | 紫 | |
| TX | T(銅—銅鎳) | TPX(銅) | TNX(銅鎳) | 紅 | 白 | |
7、補償導線的熱電勢、允差：
| 熱電勢及允差（μV） | 熱電偶測試 端溫度(℃) | ||||||
| 100 ℃ | 100 ℃ | ||||||
| 熱電勢 (標準值) | 允 差 | 熱電勢 (標準值) | 允 差 | ||||
| 普通級 | 級(S) | 普通級 | 級(S) | ||||
| SC或RC | 645 | ±60(±5.0℃) | ±30(±2.5℃) | 1440 | ±60(±5.0℃) | -- | 1000 |
| KCA | 4095 | ±100(±2.5℃) | ±60(±1.5℃) | 8137 | ±100(±2.5℃) | ±60(±1.5℃) | 900 |
| KCB | 4095 | ±100(±2.5℃) | ±60(±1.5℃) | 8137 | -- | -- | 900 |
| KX | 4095 | ±100(±2.5℃) | ±60(±1.5℃) | 8137 | ±100(±2.5℃) | ±60(±1.5℃) | 900 |
| NC | 2774 | ±100(±2.5℃) | ±60(±1.5℃) | 5912 | ±100(±2.5℃) | ±60(±1.5℃) | 900 |
| NX | 2774 | ±200(±2.5℃) | ±60(±1.5℃) | 5912 | ±100(±2.5℃) | ±60(±1.5℃) | 900 |
| EX | 6317 | ±60(±2.5℃) | ±120(±1.5℃) | 13419 | ±200(±2.5℃) | ±120(±1.5℃) | 600 |
| JX | 5268 | ±140(±2.5℃) | ±85(±1.5℃) | 10777 | ±140(±2.5℃) | ±85(±1.5℃) | 500 |
| TX | 4277 | ±60(±1.0℃) | ±30(±0.5℃) | 9285 | ±90(±1.5℃) | ±48(±0.8℃) | 300 |
8、補償導線的線芯截面、股數、單線直徑及絕緣層、護層和外徑尺寸：
| 使用分類 | 標稱截面(mm2) | 單股線芯 | 多股軟線芯(R) | 絕緣層厚度(mm) | 護層厚度(mm) | 外徑上限(mm) | |||||
| 線芯股數(根) | 單線直徑(mm) | 線芯股數(根) | 單線直徑(mm) | 扁平型 | 屏蔽扁平型 | ||||||
| 單股線芯 | 多股線芯 | 單股線芯 | 多股線芯 | ||||||||
| 一般用(G) | 0.2 | 1 | 0.5 | 7 | 0.2 | 0.4 | 0.7 | 3.0x4.6 | 3.1x4.8 | 3.8x5.4 | 3.9x5.6 |
| 0.5 | 1 | 0.80 | 7 | 0.30 | 0.5 | 0.8 | 3.7x6.4 | 3.9x6.6 | 4.5x7.2 | 4.7x7.4 | |
| 1.0 | 1 | 1.13 | 7 | 0.43 | 0.7 | 1.0 | 5.0x7.7 | 5.1x8.0 | 5.8x8.5 | 5.9x8.8 | |
| 1.5 | 1 | 1.37 | 7 | 0.52 | 0.7 | 1.0 | 5.2x8.3 | 5.5x8.7 | 6.0x9.1 | 6.3x9.6 | |
| 2.5 | 1 | 1.76 | 19 | 0.41 | 0.7 | 1.0 | 5.7x9.3 | 5.9x9.8 | 6.5x10.1 | 6.7x10.7 | |
| 耐熱用(H) | 0.2 | 1 | 0.5 | 7 | 0.2 | 0.4 | 0.3 | 2.3x4.0 | 2.4x4.2 | 3.1x4.8 | 3.2x5.0 |
| 0.5 | 1 | 0.80 | 7 | 0.3 | 0.4 | 0.3 | 2.9x5.0 | 3.0x5.2 | 3.7x5.5 | 3.8x6.0 | |
| 1.0 | 1 | 1.13 | 7 | 0.43 | 0.4 | 0.3 | 3.5x5.7 | 3.7x6.1 | 4.3x6.5 | 4.5x6.9 | |
| 1.5 | 1 | 1.37 | 7 | 0.52 | 0.4 | 0.3 | 4.0x6.5 | 4.2x6.9 | 4.8x7.3 | 5.0x7.7 | |
| 2.5 | 1 | 1.76 | 19 | 0.41 | 0.4 | 0.3 | 4.5x7.3 | 4.8x7.9 | 5.3x8.1 | 5.6x8.7 | |
訂交貨說明：
1、交貨長度為100m或整數倍，允許有不短于20m的短段導線交貨，但數量不得超過交貨總量的10％。
2、本廠熱電偶用補償電纜，供多點測溫使用。
3，用戶如有特殊需求，可在訂貨合同中注明。
8、熱電偶補償導線分類介紹：
| KX-GA-VV | 聚氯乙烯絕緣聚氯乙烯護套級K分度號熱電偶補償導線 |
| KX-GA-VVR | 聚氯乙烯絕緣聚氯乙烯護套級K分度號熱電偶補償軟導線 |
| KX-GA-VVP | 聚氯乙烯絕緣聚氯乙烯護套銅絲編織屏蔽級K分度號熱電偶補償導線 |
| KX-GA-VVRP | 聚氯乙烯絕緣聚氯乙烯護套銅絲編織屏蔽級K分度號熱電偶補償軟導線 |
| KX-HA-FF | 氟塑料絕緣和護套級K分度號熱電偶補償導線 |
| KX-HA-FFR | 氟塑料絕緣和護套級K分度號熱電偶補償軟導線 |
| KX-HA-FFP | 氟塑料絕緣和護套銅絲編織屏蔽級K分度號熱電偶補償導線 |
| KX-HA-FFRP | 氟塑料絕緣和護套銅絲編織屏蔽級K分度號熱電偶補償軟導線 |
| KX-HA-FG | 氟塑料絕緣硅橡膠護套級K分度號熱電偶補償導線 |
| KX-HA-FGR | 氟塑料絕緣硅橡膠護套級K分度號熱電偶補償軟導線 |
| KX-HA-FGP | 氟塑料絕緣硅橡膠護套銅絲編織屏蔽級K分度號熱電偶補償導線 |
| KX-HA-FGRP | 氟塑料絕緣硅橡膠護套銅絲編織屏蔽級K分度號熱電偶補償軟導線 |
| KX-HA-FV | 氟塑料絕緣聚氯乙烯護套級K分度號熱電偶補償導線 |
| KX-HA-FVR | 氟塑料絕緣聚氯乙烯護套級K分度號熱電偶補償軟導線 |
| KX-HA-FVP | 氟塑料絕緣聚氯乙烯護套銅絲編織屏蔽級K分度號熱電偶補償導線 |
| KX-HA-FVRP | 氟塑料絕緣聚氯乙烯護套銅絲編織屏蔽級K分度號熱電偶補償軟導線 |
| KX-GA-YJV | 交聯聚乙烯絕緣聚氯乙烯護套級K分度號熱電偶補償導線 |
| KX-GA-YJVR | 交聯聚乙烯絕緣聚氯乙烯護套級K分度號熱電偶補償軟導線 |
| KX-GA-YJVP | 交聯聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽級K分度號熱電偶補償導線 |
| KX-GA-YJVRP | 低煙無鹵絕緣和護套銅絲編織屏蔽級K分度號熱電偶補償軟導線 |
| KX-GA-YDYD | 低煙無鹵絕緣和護套級K分度號熱電偶補償導線 |
| KX-GA- YDYD R | 低煙無鹵絕緣和護套級K分度號熱電偶補償軟導線 |
| KX-GA- YDYD P | 低煙無鹵絕緣和護套銅絲編織屏蔽級K分度號熱電偶補償導線 |
| KX-GA- YDYD RP | 低煙無鹵絕緣和護套銅絲編織屏蔽級，K分度號熱電偶補償軟導線 |
注：上述型號僅列出KX，其他如SC、KC、EX、BC、TX、JX只需改變型號第一項即可，阻燃型補償導線型號前加ZR，ZR192為進口PFA材料，屏蔽可采用鍍錫銅絲屏蔽。
